Pruebas hidrostáticas
Spools y ductos de gran diámetro. Llenado, venteo, presurización escalonada y sostenimiento controlado conforme a ASME B31.3 y las buenas prácticas de API RP 1110.
Núcleo del servicio
Antofagasta · Calama — Chile / Process Piping
Integridad mecánica,
probada bajo presión.
Pruebas hidrostáticas de spools y ductos de gran envergadura para la minería. Ingeniería de piping, fabricación de cabezales de prueba e instrumentación de precisión — conforme a ASME B31.3 y los estándares de Minera Escondida – BHP.
- Código ASME B31.3 · 2024
- Registro Keller LEO 5 · 0,1 bar
- Aceptación Caída ≤ 5%
Ejecución para los estándares más exigentes de la minería
Minera Escondida
BHP
CG Kofilman

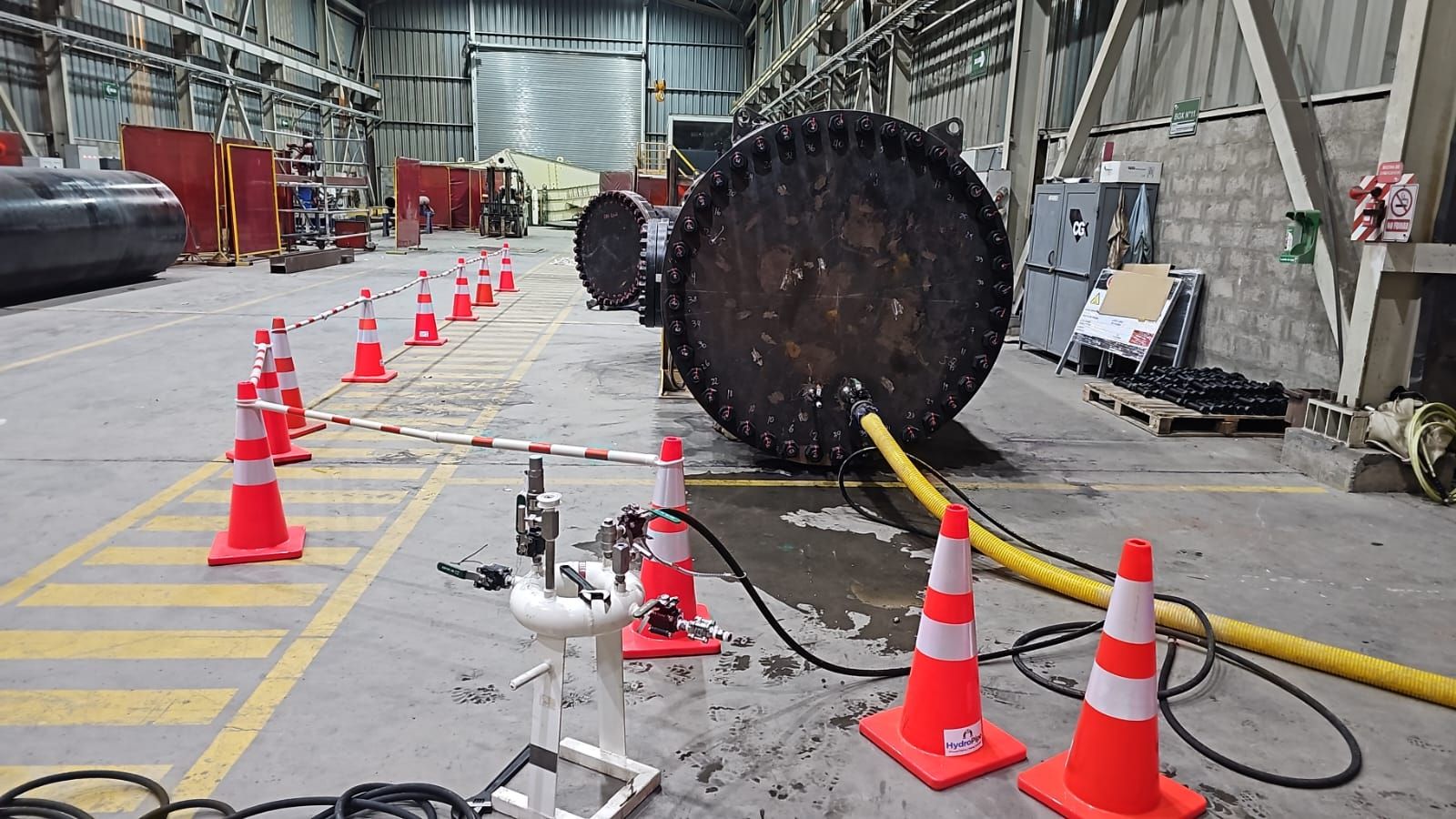

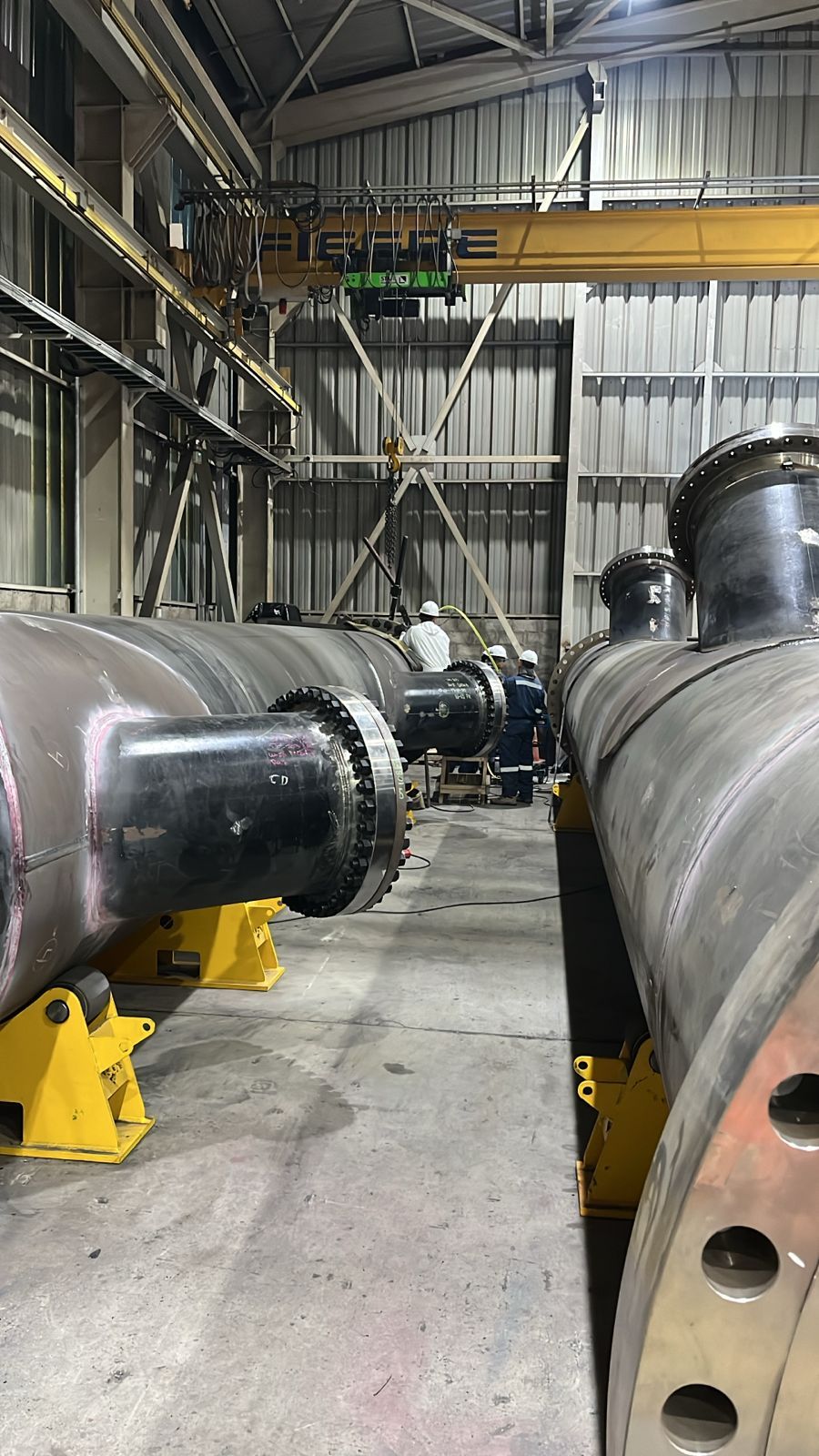

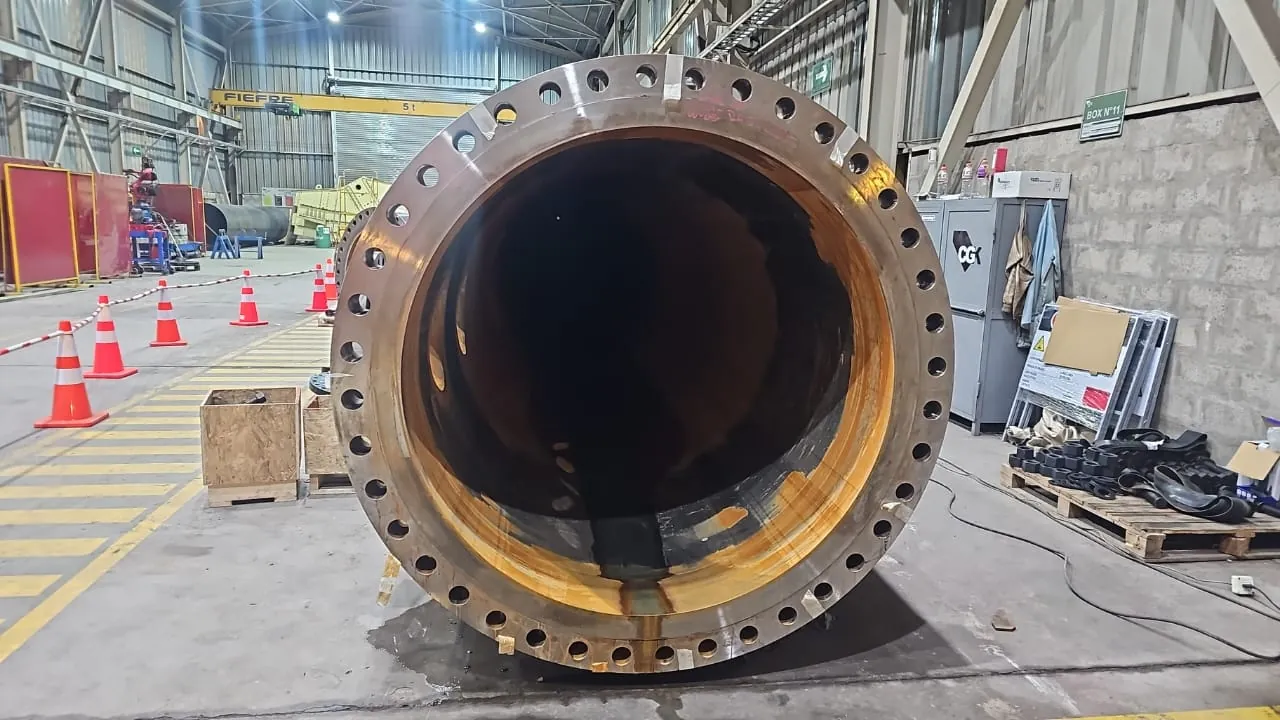

Proyecto Cambio Manifold Agua Recuperada LSL2 — Maestranza CGK, sector La Negra, Antofagasta.
01 Qué hacemos
Antes de la puesta en servicio, la prueba lo define todo.
La prueba hidrostática asegura la integridad mecánica de componentes fabricados mediante soldadura y uniones bridadas. Llenamos el componente con agua y elevamos la presión por encima de la presión de diseño: una ejecución correcta en fábrica minimiza la pérdida de contención durante la operación.
Operamos sobre spools y ductos de gran diámetro, integrando ingeniería, fabricación de cabezales de prueba, ensayos no destructivos y una trazabilidad documental completa en el Test Pack.
-
0.0×
Presión de diseño
según ASME B31.3 -
0+
Minutos de sostenimiento
con inspección visual -
0
Etapas de presurización
25 · 50 · 75 · 100%
02 Servicios
Un servicio integral de pruebas de presión.
Desde la ingeniería y la fabricación del cabezal de prueba, hasta el registro y la entrega del Test Pack.
Cabezales de prueba

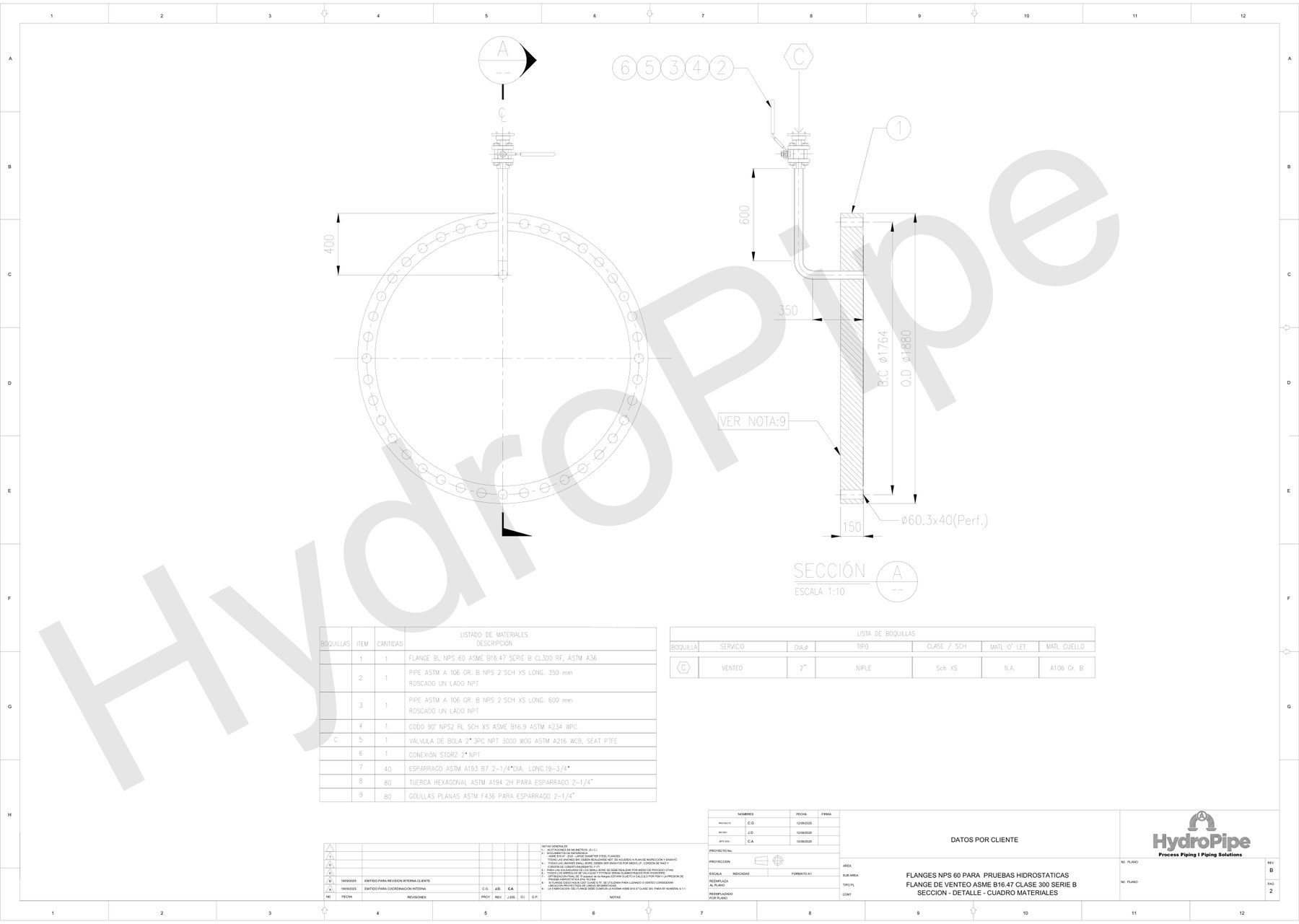

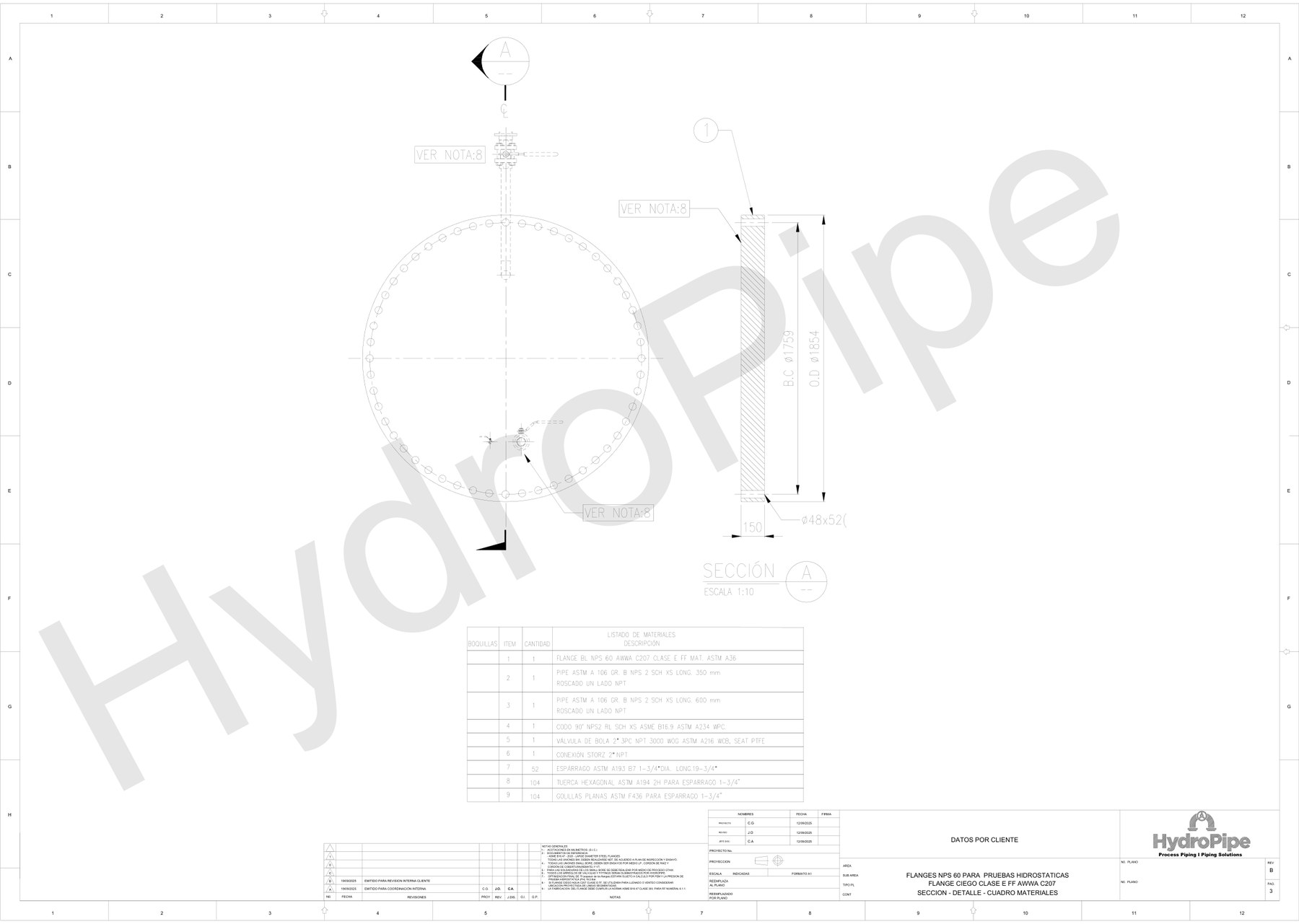

Diseño y fabricación de cabezales (test heads) con flanges WN / Blind, sockolets y su respectivo dossier de fabricación.
Ingeniería de piping
WPS, calificación de soldadores, isométricos y arreglo de prueba. Diseño que asegura una ejecución correcta y repetible.
END / NDT & QA·QC
Ensayos no destructivos, aseguramiento de calidad y verificación documental para conformar y liberar cada Test Pack.
Instrumentación de precisión

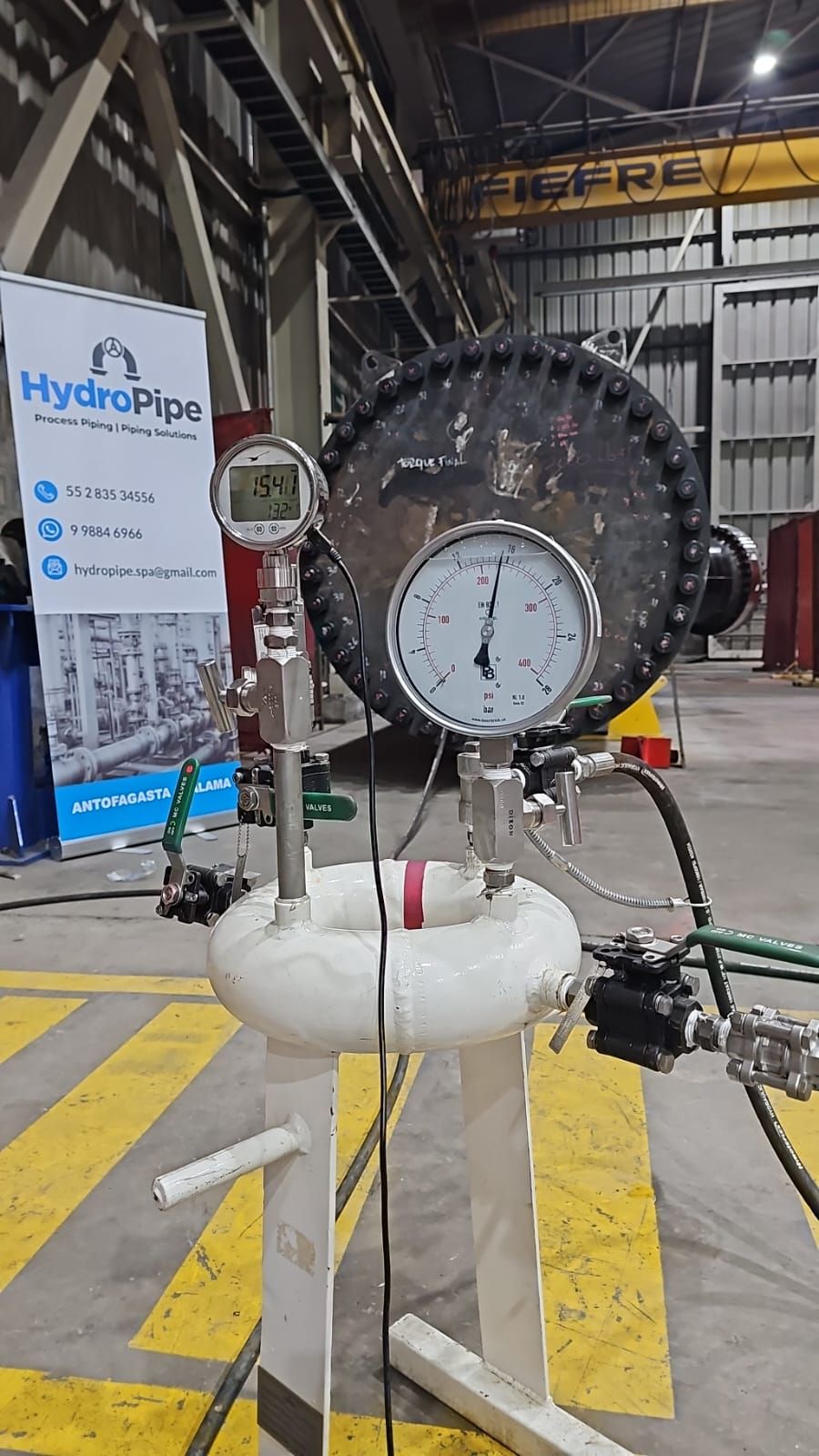

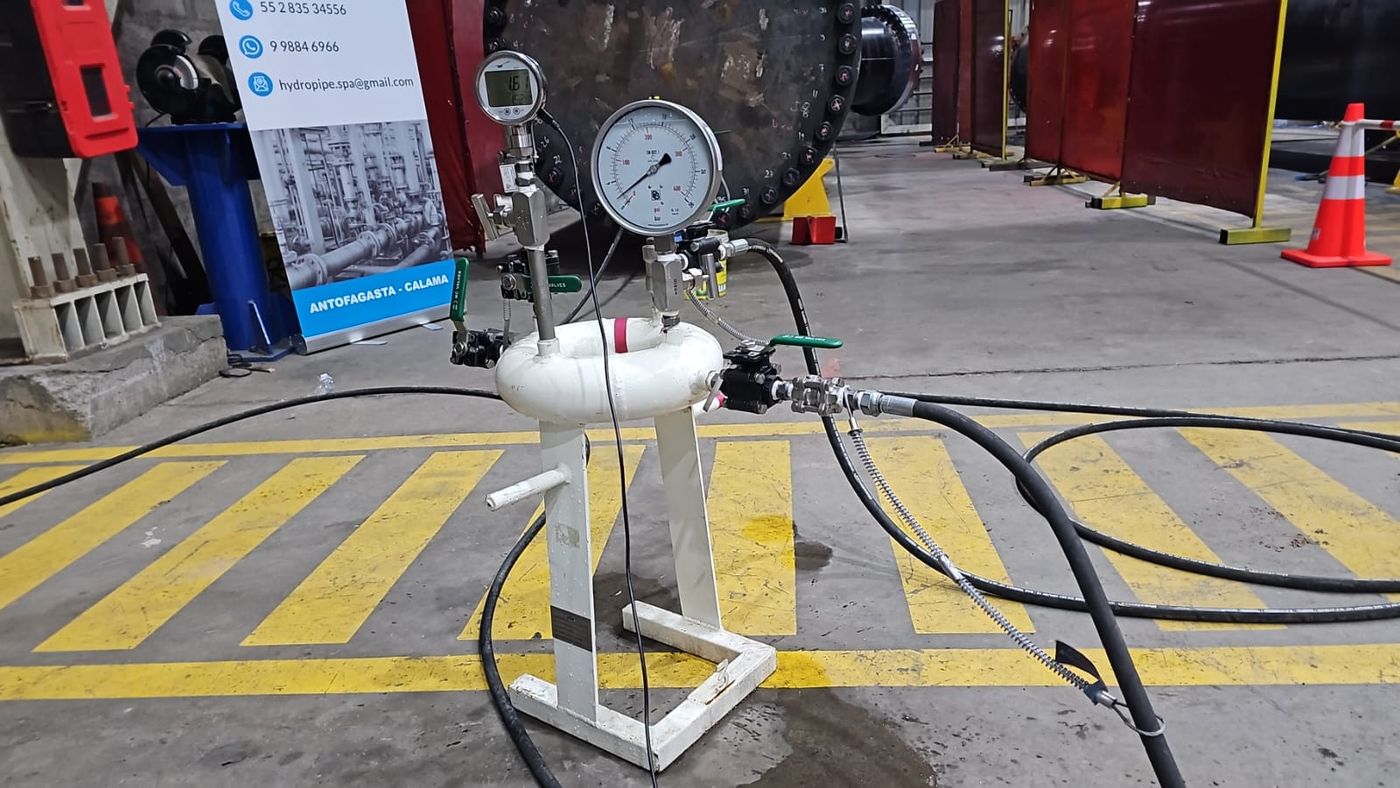

Registrador Keller LEO 5 y manómetros de contrastación calibrados, con certificación vigente para la prueba.
Procedimientos & Test Pack
Procedimientos de prueba, criterios de aceptación y registros completos conforme a la especificación técnica del cliente.
Trazabilidad totalSimulación de la prueba hidrostática · llenado, venteo, presurización y descarga.
03 Metodología
La prueba, paso a paso, en 3D.
Desplázate para ver el ducto, la curva de presurización y la explicación de cada etapa — todo al mismo tiempo.
Desliza ↓
01
Llenado
Ingreso lento de agua potable para minimizar el aire en el circuito de prueba.

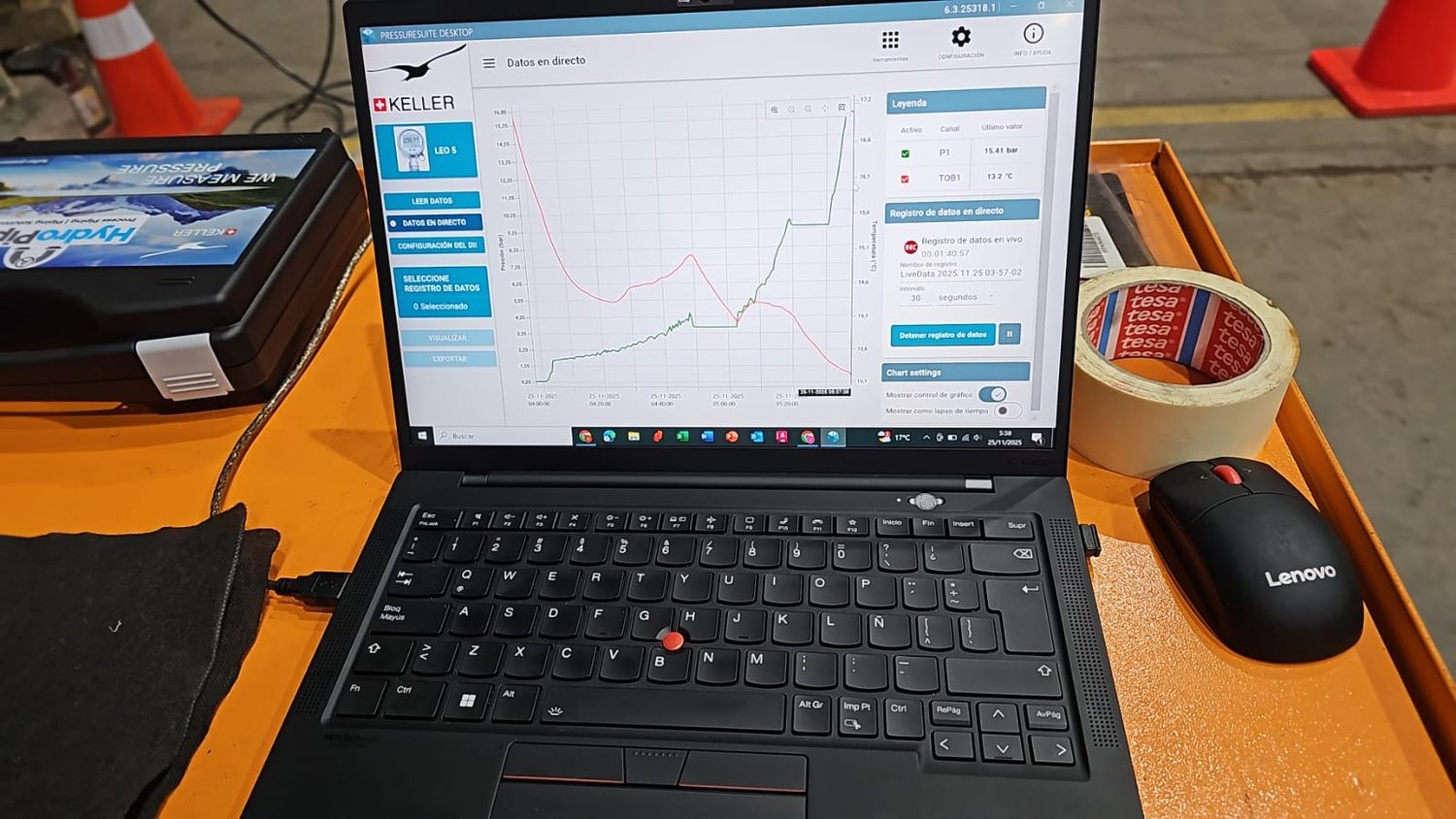

Registro en directo · presión & temperatura
04 Tecnología
Medición y registro de grado laboratorio, en terreno.
Empleamos el registrador Keller LEO 5 para medir, controlar y graficar la curva de presurización en tiempo real — sustituyendo la balanza de peso muerto con una exactitud equivalente, validada por la especificación del cliente.
- 0–300 barRango de medición
- 0,1 barResolución (0,14 psi)
- 0,05% FEExactitud
- P & T°Registro simultáneo
Complementado con manómetros de contrastación calibrados y termómetro infrarrojo, con certificación vigente para cada prueba.
Verificación de espesores · Flanges NPS 60 y NPS 30

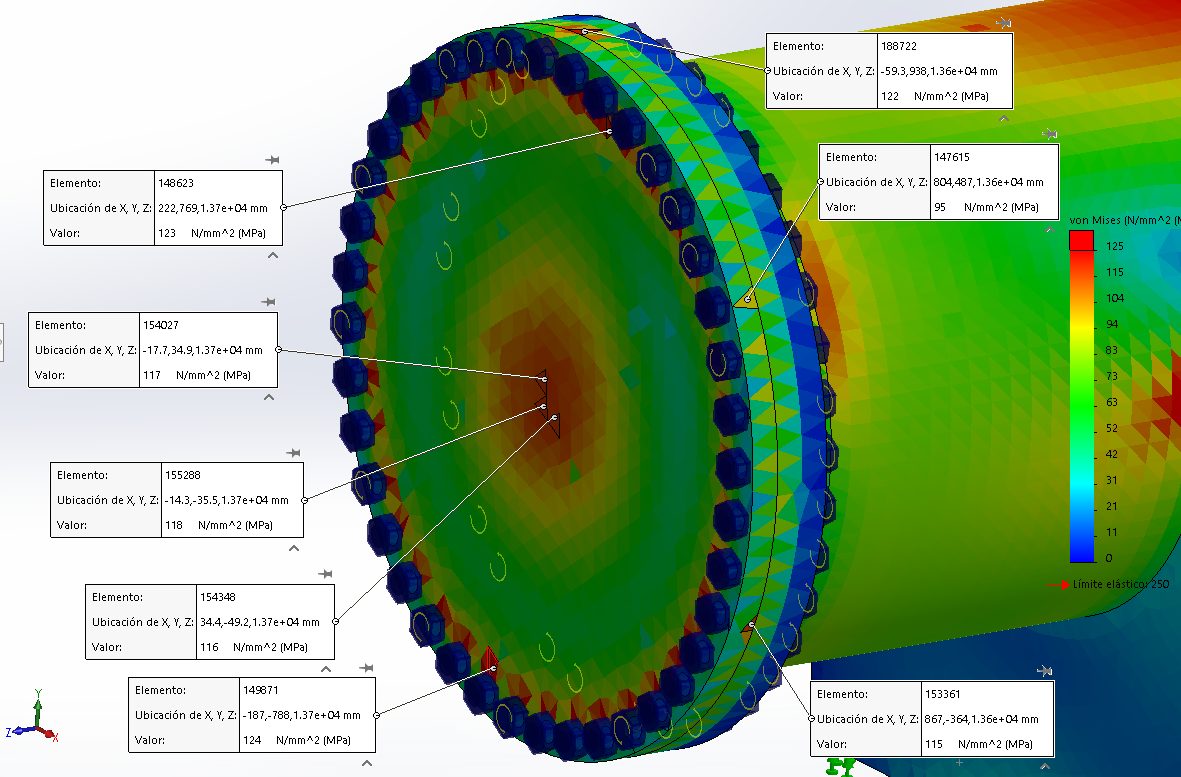

Para el manifold LSL2 modelamos los cabezales de prueba y determinamos el espesor mínimo requerido (Tfm) de cada flange mediante análisis estructural por elementos finitos, contrastando el esfuerzo calculado contra el esfuerzo admisible del material.
- 120 MPaEsfuerzo máx. calculado
- 250 MPaLímite elástico admisible
- NPS 60 · 30Diámetros verificados
- CumpleCriterio de diseño
ASME B16.47 · B16.5 · BPVC VIII · B31.3 · AWWA C207 · ASME PCC-1

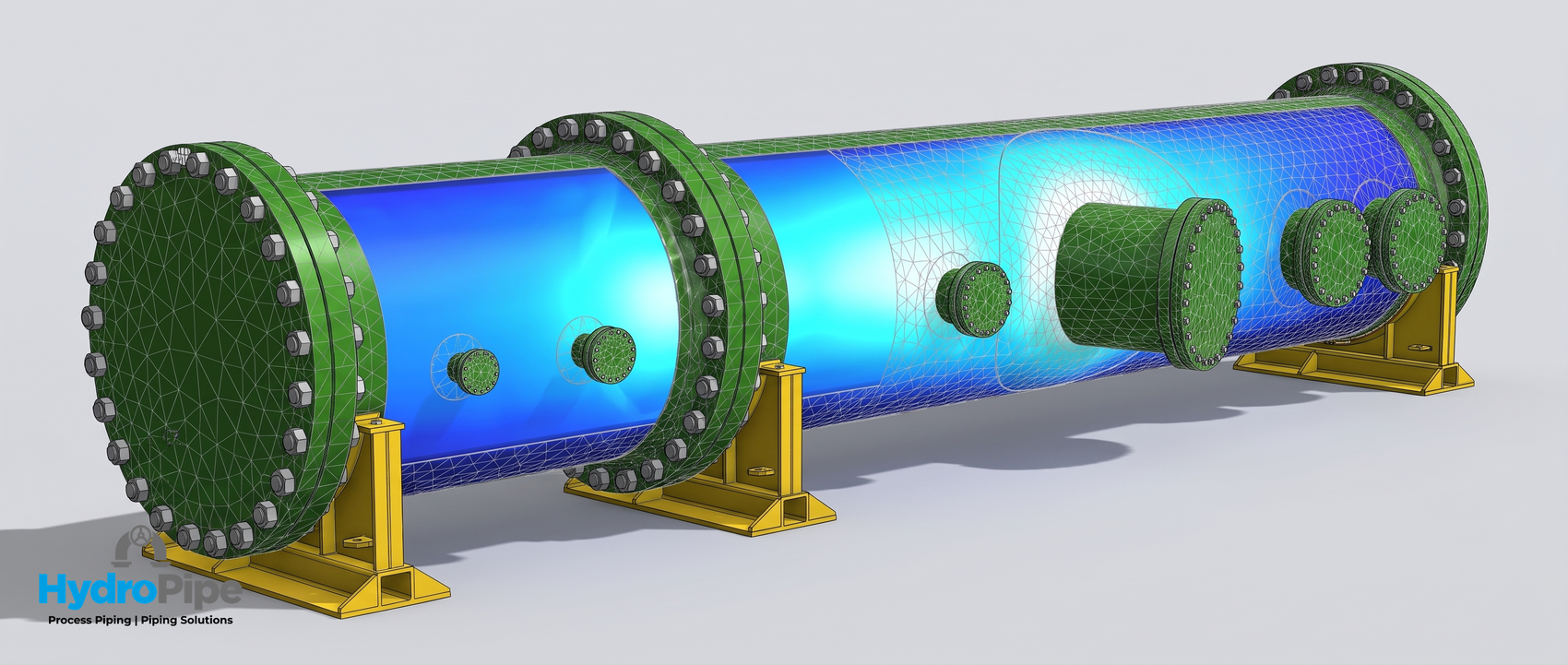

Del modelo de ingeniería a la simulación: pernería completa en las uniones bridadas, malla de elementos finitos y campo de presión del agua en el interior del manifold durante la prueba hidrostática.
Diseño de flanges y cabezales de prueba
Memoria de cálculo FEA
Verificación de espesores por elementos finitos (Von Mises) y optimización del Tfm.

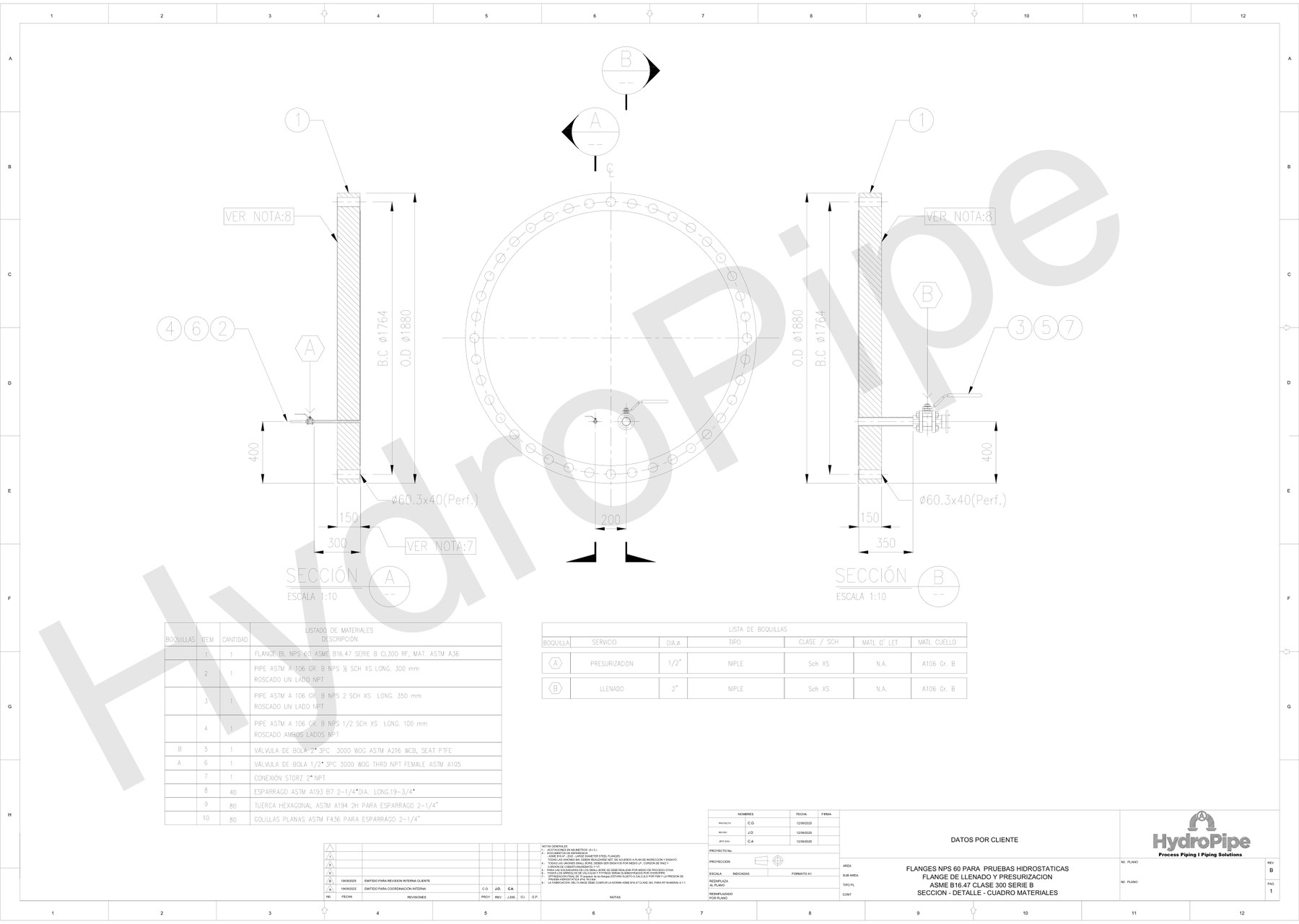

Planos e isométricos
Cabezales, flanges y arreglo de prueba con listado de materiales y detalles de fabricación.
WPS y soldadores
Especificaciones de soldadura y calificación de soldadores conforme a API 1104.
Procedimientos de prueba
Prueba hidrostática y neumática de refuerzos, con criterios de aceptación.
Protocolos de torque

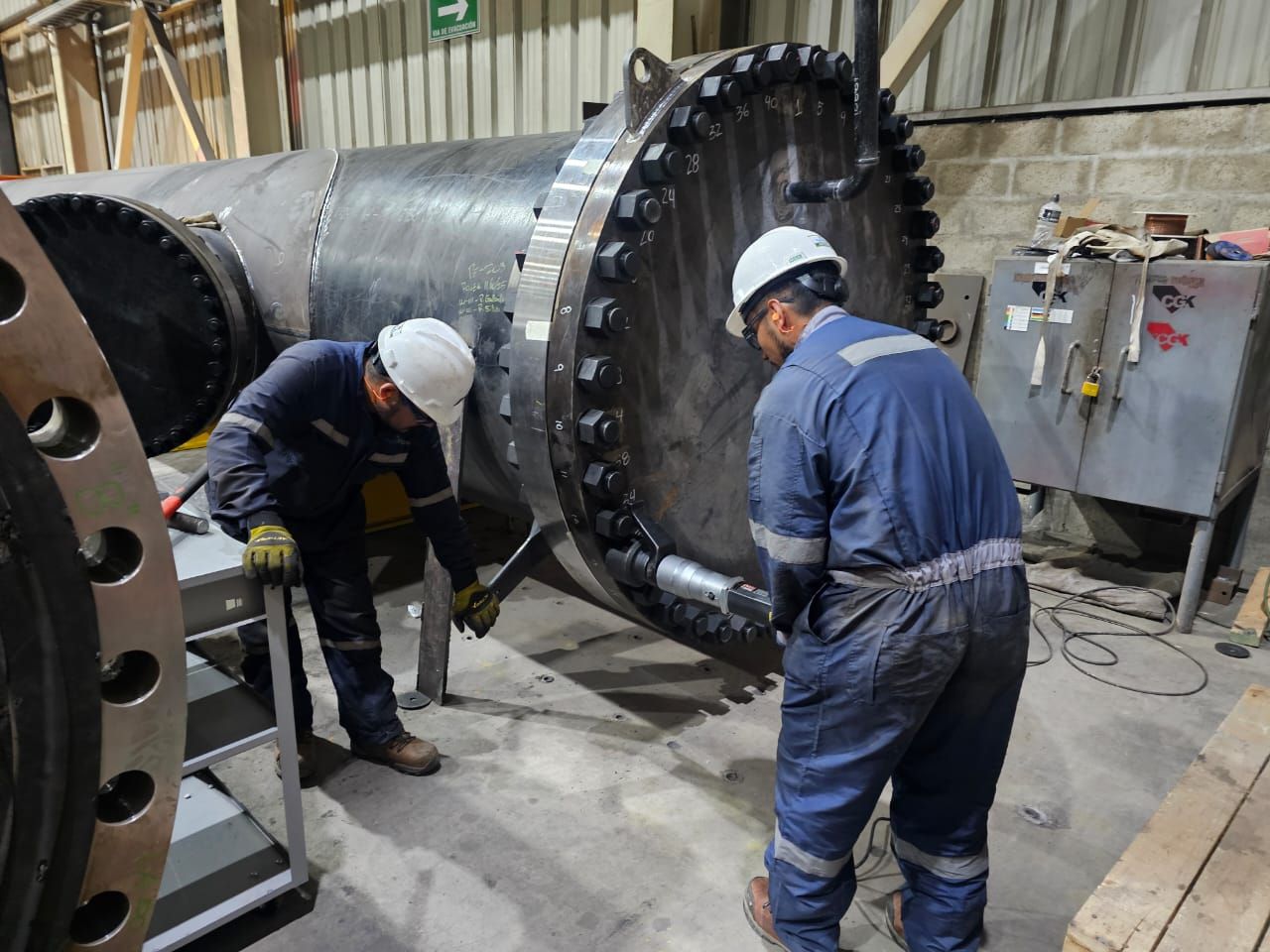

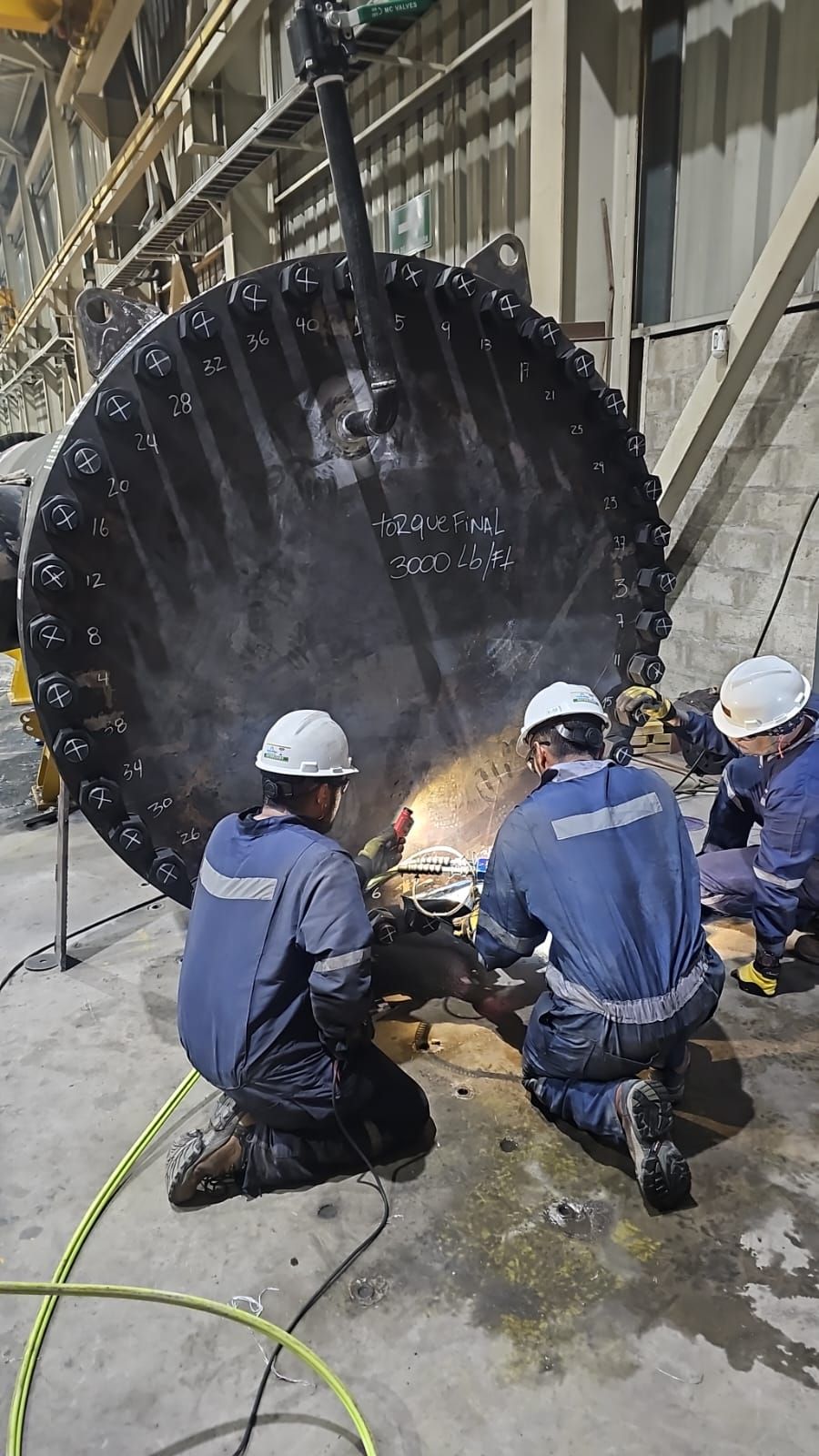

Apriete controlado de uniones bridadas según ASME PCC-1, registrado y trazable.
Test Pack & END
Ensayos no destructivos (RT/LP/VT) y dossier documental completo de la prueba.
Conforme a los códigos y especificaciones que rigen la industria
06 Proyecto destacado

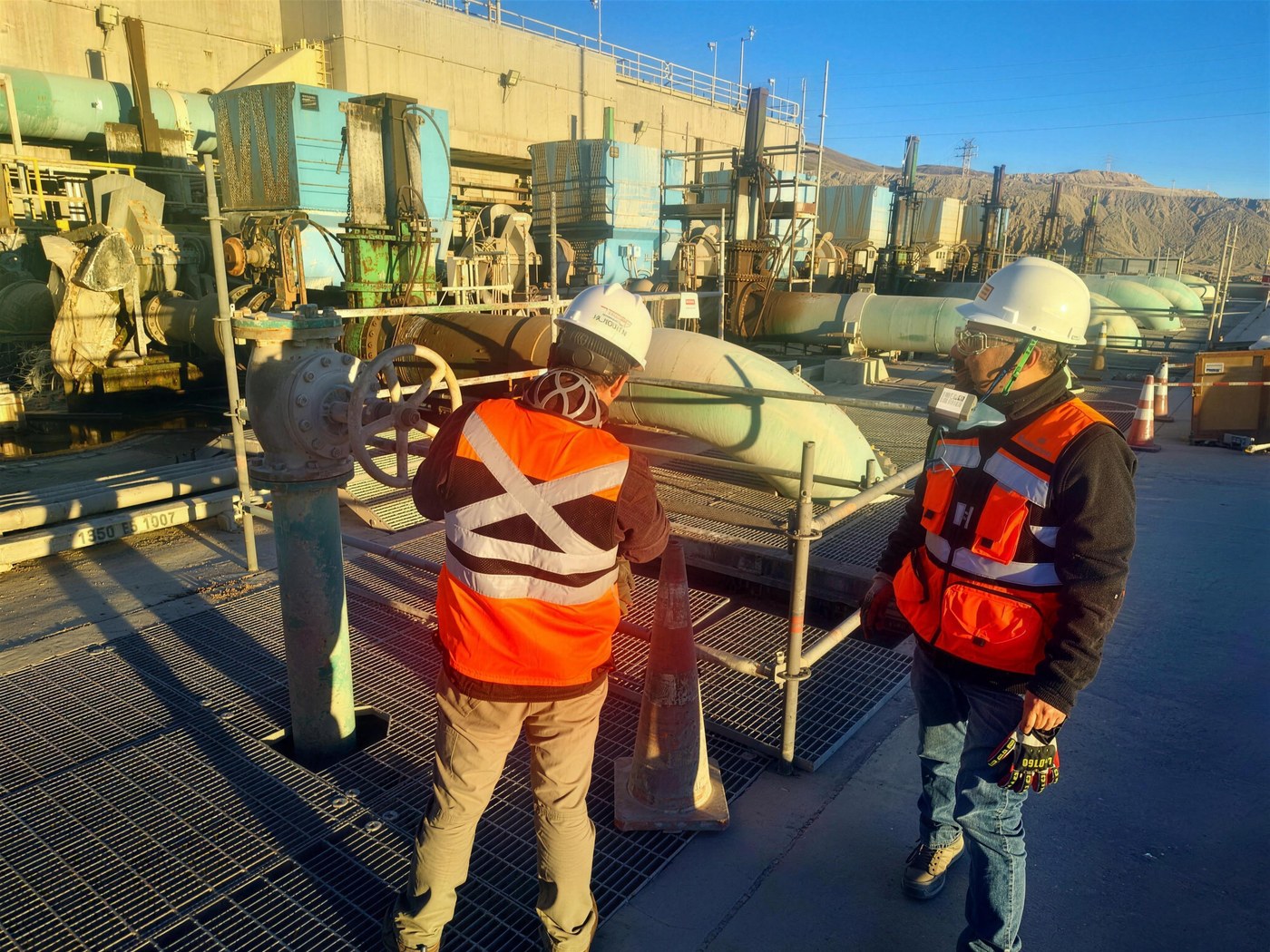

Manifold Agua Recuperada LSL2

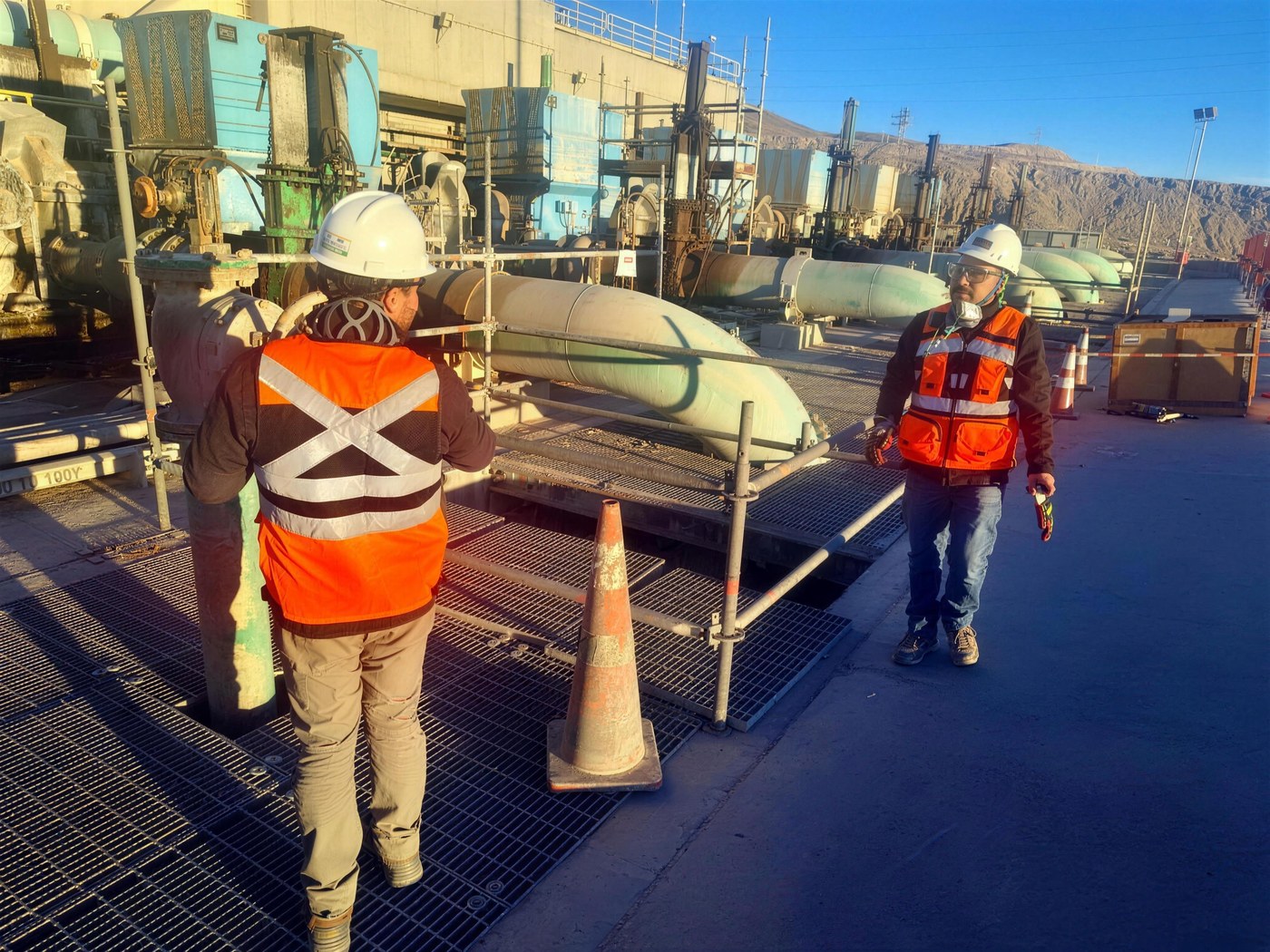

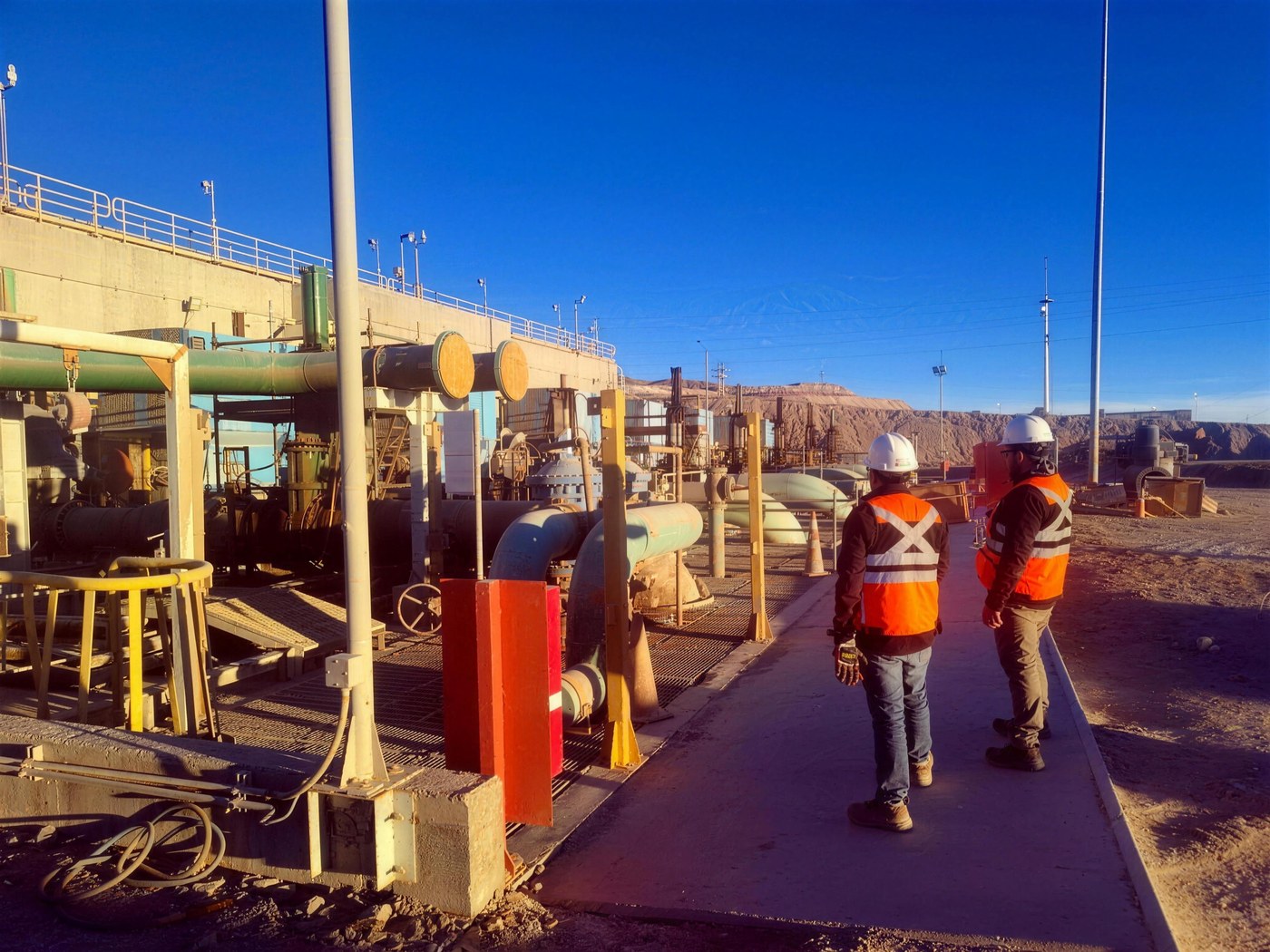

Minera Escondida (BHP) · Ejecutado en Maestranza CGK, sector La Negra, Antofagasta.
Pruebas hidrostáticas de los spools del manifold de descarga de 60", con cabezales de prueba de 30" (flanges A105, CL300, X60, RF), conforme a ASME B31.3 y la Especificación Técnica de Pruebas Hidrostáticas de Minera Escondida – BHP.
- 0"Manifold de descarga
- 0"Cabezales de prueba
- 0lb·ft torque de unión
- 0Fugas detectadas
07 Por qué HydroPipe
Precisión, cumplimiento y seguridad en cada prueba.
Precisión instrumental
Registro digital de presión y temperatura con resolución de 0,1 bar y curva P–t en tiempo real.
Cumplimiento normativo
Procedimientos alineados a ASME B31.3, API RP 1110 y las especificaciones técnicas del cliente.
Seguridad (SSO)
Área segregada, distancia de seguridad, cables whipcheck y control de riesgos durante toda la prueba.
Trazabilidad documental
Test Pack completo: procedimientos, criterios de aceptación y registros firmados y verificados.
